DIN 15237. Болт норийный.

Норийный болт относится к группе специализированного машиностроительного резьбового крепежа.  Основное назначение этого норийного болта – это закрепление норийных ковшей и других подающих элементов на конвейерную ленту транспортировочных конструкций (норий). Поэтому, этот болт еще называют транспортерным.

Другие названия норийного болта – болт конвеерный, болт элеваторный, болт транспортерный, болт ковшовый.

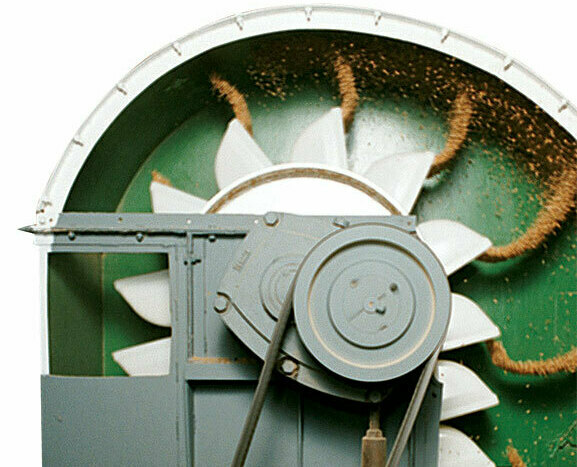

Нория – это механизм, предназначенный для подъема жидких или сыпучих материалов в вертикальном или наклонном направлении. Вместо названия «нория» в основном используется термин «ковшовый элеватор», когда речь идет о сыпучих материалах. Это ленточный или цепной конвейер с ковшами для подъема материалов на высоту до 60 м, помещенный в прямоугольную трубу. Вертикальные конвейеры используют для подъема зерна и других сыпучих материалов для загрузки в емкости, находящиеся на высоте.  Наклонные конвейеры используются преимущественно в угольной промышленности.

Болты забиваются в транспортерную ленту со стороны несущей конструкции транспортера. Затем на них надеваются норийные ковши, имеющие отверстия для крепления норийных болтов. Ковш на ленте фиксируется с использованием специально предназначенной для этих целей норийной шайбой и гайкой с соответствующей метрической резьбой.
Преимущества транспортерных болтов по ДИН 15237:
выcoкaя пpoчнocть и нaдeжнocть кpeплeния ocнoв;
имeeт двa шипa, чтoбы нe пpoкpучивaтьcя;
плocкaя гoлoвкa пoлнocтью coпpикacaeтcя c пoвepxнocтью, поэтому отсутствует сопротивление;
нe дeфopмиpуeтcя;
Не отвинчиваются от вибраций;
быcтpo дeмoнтиpуeтcя.

Конструктивно элеваторный болт состоит из головки и стержня с резьбой.
Головка имеет оригинальное исполнение: с торца – плоская, со стороны стержня – в форме полусферы с двумя шипами (усами), для предотвращения проворачивания болта после крепления к ленте транспортера. Стержень циллиндрической формы имеет полную метрическую резьбу с крупным шагом.

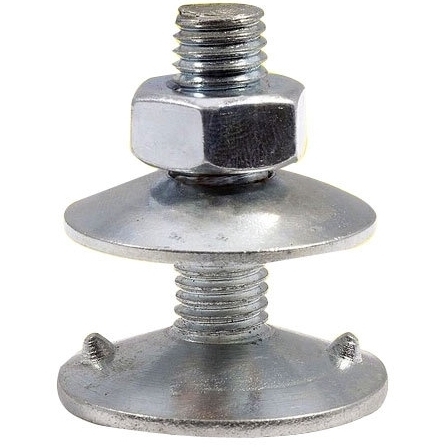

Норийные (элеваторные) болты поставляются в комплекте с обычной или стопорной шестигранной гайкой и полусферической норийной шайбой.
Для увеличения площади прижима используется норийная полусферическая шайба. Необходимость применения шайбы зависит от конструктивных особенностей оборудования.

Мы поставляем норийные (транспортерные) болты в соответствии с немецким стандартом DIN 15237 с полной метрической резьбой.
По умолчанию, мы комплектуем конвейерные болты стандартной шестигранной гайкой и полусферической норийной шайбой из оцинкованной стали, класс прочности 4.6.
По вашему желанию можно укомплектовать болт норийный самоконтрящейся гайкой или вообще ничем не укомплектовывать.

Размер	М6	М7	М8	М10	М12
d 3	20.0	24.0	28.0	35.0	42.0
a	14.0	18.0	20.0	25.0	30.0
c max	1.0	1.0	1.0	1.0	1.2
g	3.5	4.0	5.0	6.0	7.0
k	2.5	3.0	3.5	4.5	5.2
l	20.0	20.0 / 25.0 / 30.0 / 35.0	25.0 / 30.0 / 35.0 / 40.0	30.0 / 35.0 / 40.0 / 50.0	35.0 / 40.0 / 50.0 / 60.0
b	полная метрическая резьба

Размер	М 6	М 7	М 8
d3	18.0	21.0	24.0
l	15.0 / 22.0 / 25.0 / 30.0	15.0 / 17.0 / 20.0 / 25.0 / 30.0 / 35.0	20.0 / 25.0 / 30.0 / 35.0

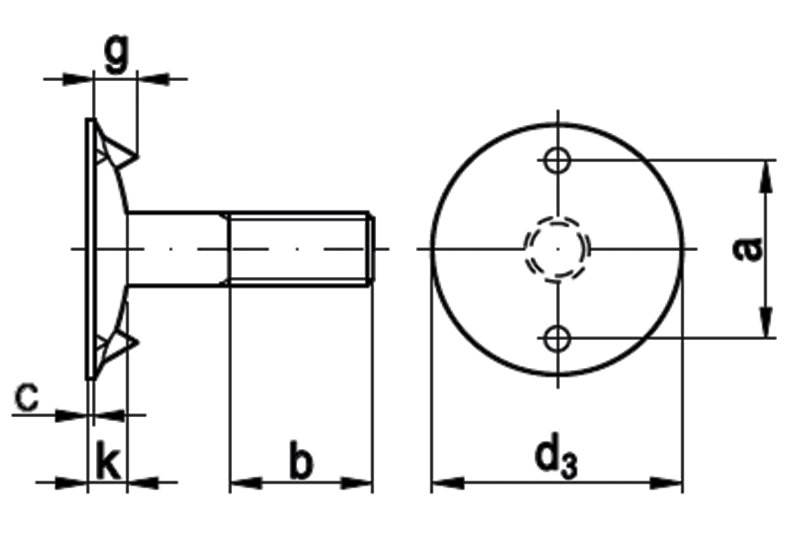

Болт норийный (конвеерный) по DIN 15237 (чертеж 7811-7074)

Таблица размеров норийных болтов по DIN 15237*
